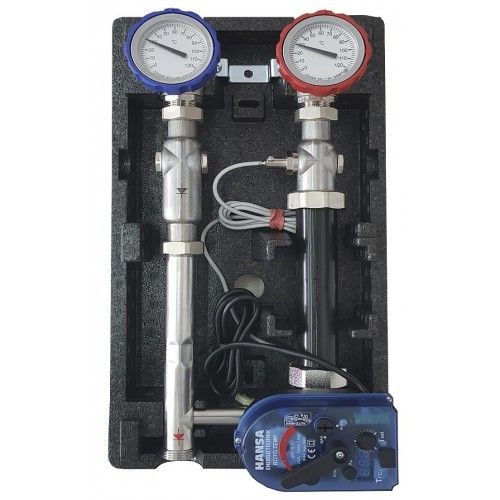

Насосная группа DN25, DN32, DN40 без насоса, до 23/36/46 кВт
Применяется для одного смесительного контура с функцией поддержания постоянной температуры подающей линии (0 — 100°C электронное управление). Присоединяется к коллектору HKV 160 мм
Описание:
Трубные соединения изготовлены из нержавеющей стали 1.4301 с EPP-изоляцией с вырезами для термометров.
В комплекте поставки:
2 шаровых крана DN25/32/40 со встроенными в рукоятку термометрами; 1 обратный клапан (обозначен стрелками), 1 шаровый кран DN40 перед насосом, на месте насоса установлена распорная трубка 180 мм — 1½“, трёхходовой смеситель DN25/32, сервопривод ROTO-TEMP с датчиком подающей температуры, поддерживающего постоянную температуру в различных диапазонах (0 — 100°C / 60 — 85°C /20 — 70°C / 20 — 45°C); погружная гильза для датчика после насоса.
Альтернативное исполнениеWMZ:
такое же, как указано выше, однако с дополнительной монтажной вставкой из нержавеющей стали для установки счётчика расхода тепла (WMZ), состоящей из: распорной трубки 130мм
с наружной резьбой 1“ с плоским уплотнением. Для монтажа погружного температурного датчика предусмотрена над насосом заглушка ½“.
Присоединение к коллектору HKV 160мм: наружная резьба 1½“, с плоским уплотнением; Присоединение к системе отопления: внутренняя резьба 1“/ 1¼“ / 1½“
Примечание:
а) конструкция данной группы не позволяет поменять местами подающую и обратную линии;
б) максимальная мощность рассчитана исходя из потерь давления на смесителе 100 мбар.
|
Тип |
FWE 25 |
FWE 32 |
FWE 40 |
|
киловатт при ∆Т 20 K |
46 |
72 |
92 |
|
киловатт при ∆Т 10 K |
23 |
36 |
46 |
|
Циркуляционный насос |
без |
без |
без |
|
Габаритная длина насоса |
180 мм |
180 мм |
180 мм |
|
Соединительная резьба насоса |
1 ½" |
1 ½" |
1 ½" |
|
Kvs открыто/закрыто м3/ч |
9,3/6,4 |
16,4/9,7 |
16,4/9,7 |
|
Габаритная длина в мм |
386 |
390 |
396 |
|
Присоединение вторичное |
1" |
1¼" |
1½" |
