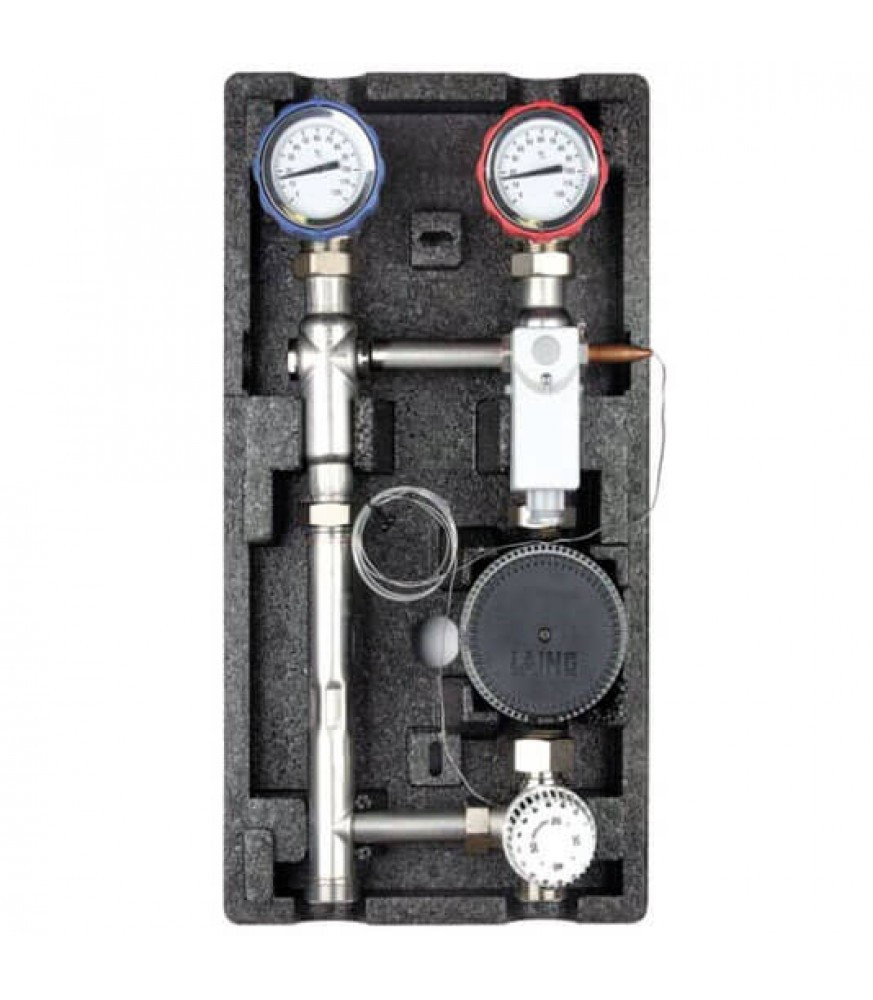

Насосная группа FW-4 со смесителем
Насосная группа FW Hansa применяется для одного смесительного контура с функцией поддержания постоянной температуры подающей линии 20 — 50°C с ручным управлением. Трубные соединения изготовлены из нержавеющей стали 1.4301 с EPP-изоляцией согласно закону об энергосбережении с вырезами для термометров.
Максимальный расход теплоносителя 0,86м3;/ч
Мощность до 10 кВт при T=10К
Макс. рабочая температура 100°C
Присоединяется к коллектору HKV 125 мм.
Комплект поставки:
2 шаровых крана DN25 со встроенными в рукоятку термометрами; обратный клапан (обозначены стрелками); в насосных группах FW-0 без насоса установлен распорный элемент 130 мм или 180 мм — 1″; трёхходовой смеситель DN20; термостатическая головка (20 — 50°C); сторож макс. температуры (20 -60°C).
Альтернативное исполнение:
такое же, как указано выше однако с дополнительной монтажной вставкой из нержавеющей стали для установки счётчика расхода тепла (WMZ), состоящей из: распорной трубки 110 мм с наружной резьбой 3/4″ и 2 футорками 1″НР х 3/4″ВР с плоским уплотнением. Для монтажа погружного температурного датчика предусмотрена над насосом 1/2 заглушка.
Присоединение к коллектору HKV 125:
1″ наружная резьбой, с плоским уплотнением Присоединение к системе отопления: накидная гайка 1″ВР, с плоским уплотнением
Примечание: a) конструкция данной группы не позволяет поменять местами подающую и обратную линии;
б) перепускной клапан в данной группе не устанавливается.
Межосевое расстояние: 125 мм
